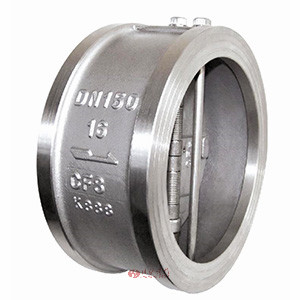

對夾蝶式止回閥圖片

對夾蝶式止回閥型號：H76H

對夾蝶式止回閥（又名：對夾雙瓣止回閥）采用短型結構尺寸和雙閥瓣設計。相比傳統的旋起式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。

產品特點：
1、雙閥瓣設計 2、重量輕、結構緊湊 3、雙彈簧作用閥瓣設計 4、軟密封或金屬密封閥座圈設計

對夾蝶式止回閥技術參數

公稱壓力		H76H/X-16C～100	HC44X-16P～100P	H76H/X-16R～100R
工作壓力（MPa）		1.6~10.0
適用溫度（℃）		≤350	≤200
適用介質		水、油、氣、蒸汽	腐蝕性介質
材料	閥體、蝶板	WCB	304	316
	閥桿	2Cr13，304,316
	密封面	合金鋼，橡膠
	彈簧	不銹鋼

對夾蝶式止回閥結構圖

對夾蝶式止回閥外形尺寸

H76對夾蝶式止回閥外形尺寸
公稱壓力 PN	公稱通徑 DN	尺寸
公稱壓力 PN	公稱通徑 DN	L	D	D₃	D₂
PN1.6MPa PN2.5MPa	50	60	108	56	51
	65	67	128	73	65
	80	73	142	88	80
	100	73	162	108	102
	125	86	192	132	127
	150	98	218	160	152
	200	127	273	210	203
	250	146	328	266	254
	300	181	384	310	305
	350	184	444	355	350
	400	191	496	405	400
	450	203	556	455	450
	500	219	618	505	500
	600	222	732	605	600
	700	305	802	700	695
	800	305	912	800	796
	900	368	1012	903	898
	1000	432	1126	1055	1050
	1200	524	1340	1205	1200

H76對夾蝶式止回閥外形尺寸
公稱通徑 PN MPa	公稱壓力 DN mm	尺寸
		L	D	D₃	D₂
		L	D	D₃	D₂
PN4.0MPa	50	60	108	56	51
	65	67	128	73	65
	80	73	142	88	80
	100	73	168	108	102
	125	86	194	132	127
	150	98	224	160	152
	200	127	291	210	203
	250	146	353	266	254
	300	181	418	310	305
	350	9222	475	355	350
	400	232	547	405	400
	450	264	572	455	450
	500	292	628	505	500
	600	318	745	608	600
PN6.3MPa	50	60	114	58	51
	65	67	138	73	65
	80	73	148	88	80
	100	79	174	108	102
	125	105	211	132	127
	150	136	248	162	152
	200	165	310	212	200
	250	213	362	266	250
	300	229	422	310	305
	350	273	487	355	350
	400	305	541	405	400
PN10.0MPa	50	60	120	58	51
	65	67	144	73	65
	80	73	154	88	80
	100	79	181	108	102
	125	105	218	132	127
	150	135	258	162	152
	200	165	324	212	200
	250	213	392	266	250
	300	229	456	312	305
	350	273	510	355	350
	400	305	570	405	400

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要對夾蝶式止回閥產品詳細樣本。

對夾蝶式止回閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

對夾蝶式止回閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
