| 閥體材質 | WCB、304不銹鋼、316不銹鋼 |
|---|---|
| 公稱通徑 | DN15~200mm |
| 公稱壓力 | PN1.6MPa、2.5MPa、Class150 |
| 密封形式 | 聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃) |
| 適用介質 | 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質 |
| 驅動形式 | 手柄、蝸輪、電動、氣動、液動等 |
| 行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

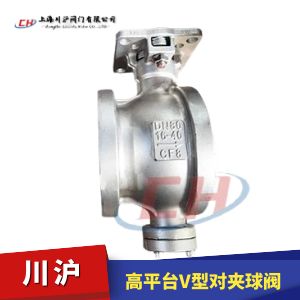

高平臺V型對夾球閥是特殊類型球閥，它的關閉件是球缺體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，與閥座之間形成剪切作用，對介質具有強有力的切斷力，球缺體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的精確調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。三通球閥閥芯結構有L型和T型2種方式，可以用來分配不同的流向。根據不同的介質和介質的溫度，選擇合適的閥座。
執行機構選型
高平臺V型對夾球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動高平臺V型對夾球閥（開關型和調節型控制信號4-20mA）和氣動高平臺V型對夾球閥（開關型和調節型控制信號4-20mA）

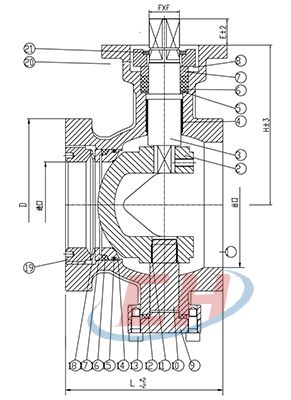

| 序號No | 零件PARTS | 材料MATERIAL |
|---|---|---|
| 1 | 閥體 | CF8 |
| 2 | 球體 | 304+HCr |
| 3 | 閥桿 | F304 |
| 4 | 軸套 | 304+復合材料 |
| 5 | 填料墊 | 304 |
| 6 | 填料 | 柔性石墨 |
| 7 | 填料壓板 | CF8 |
| 8 | 外六角螺栓 | 不銹鋼 |
| 9 | 底蓋 | CF8 |
| 10 | 下軸 | F304 |
| 11 | 軸套 | 304+復合材料 |
| 12 | 纏繞墊 | 304+石墨 |
| 13 | 內六角螺栓 | 不銹鋼 |
| 14 | 閥座 | 304+NI55 |
| 15 | O型圈 | Viton |
| 16 | 石墨閥座圈 | 柔性石墨 |
| 17 | 壓圈 | F304 |
| 18 | 碟簧 | 17-7PH |
| 19 | 雙頭螺柱 | 不銹鋼 |
| 20 | 定位片 | 不銹鋼 |
| 公稱通徑 DN(mm) |
L | 進口 | 出 口 | D | FXF | E | H | 支架尺寸 |
|---|---|---|---|---|---|---|---|---|
| 15 | 62 | 15 | 25 | 48 | 11X11 | 14 | 72 | F05 |
| 20 | 62 | 15 | 25 | 48 | 11X11 | 14 | 72 | F05 |
| 25 | 62 | 20 | 38 | 67 | 11X11 | 14 | 72 | F05 |
| 32 | 62 | 25 | 45 | 82 | 11X11 | 14 | 76 | F05 |
| 40 | 62 | 32 | 49 | 90 | 11X11 | 14 | 78 | F05 |
| 50 | 75 | 40 | 64 | 100 | 14X14 | 17 | 96 | F05XF07 |
| 65 | 90 | 50 | 85 | 125 | 14X14 | 17 | 104 | F05XF07 |
| 80 | 100 | 65 | 100 | 133 | 17X17 | 20 | 121 | F07XF10 |
| 100 | 115 | 76 | 110 | 154 | 17X17 | 20 | 130 | F07XF10 |
| 125 | 130 | 98 | 140 | 180 | 17X17 | 20 | 145 | F07XF10 |
| 150 | 160 | 120 | 170 | 215 | 27X27 | 30 | 185 | F10XF12 |
| 200 | 200 | 150 | 215 | 265 | 27X27 | 30 | 222 | F12XF14X16 |
