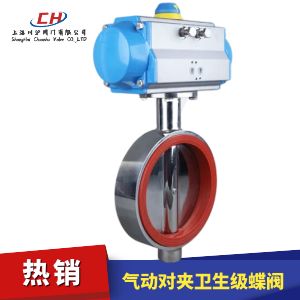

對夾式氣動衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染?？焖俨鹧b閥，使閥門打開和維修快捷容易，使過程停機時間縮短。廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。具有結構緊湊、裝拆方便等優點。
附件選型
對夾式氣動衛生級蝶閥默認配AT型雙作用氣動執行機構（選配單作用氣動執行機構），可配電磁閥換向閥（AC220、DC24V、防爆型）、限位開關（閥位反饋、防爆型）、空氣過濾減壓閥（氣源三聯件）
| 公稱通徑 | DN（mm） | 15～150 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、蒸氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
| 連接方式 | 對夾式 | |||
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 304、316、316L |
| 蝶板 | 304、316、316L |
| 密封圈 | 硅橡膠、氟橡膠、聚四氟 |
| 閥桿 | 304、316、316L |
| 填料 | 硅橡膠、氟橡膠、聚四氟 |
| 氣動蝶閥說明書 | 下載 |
|---|---|
| 氣動軟密封蝶閥對夾式說明書-上海川滬閥門有限公司 | 點擊下載 |
| 氣動三偏心硬密封蝶閥對夾式說明書-上海川滬閥門有限公司 | 點擊下載 |
| 氣動三偏心硬密封蝶閥法蘭式說明書-上海川滬閥門有限公司 | 點擊下載 |
| 氣動粉體蝶閥說明書-上海川滬閥門有限公司 | 點擊下載 |
| 對夾式氣動衛生級蝶閥說明書-上海川滬閥門有限公司 | 點擊下載 |
| 氣動通風蝶閥說明書-上海川滬閥門有限公司 | 點擊下載 |
